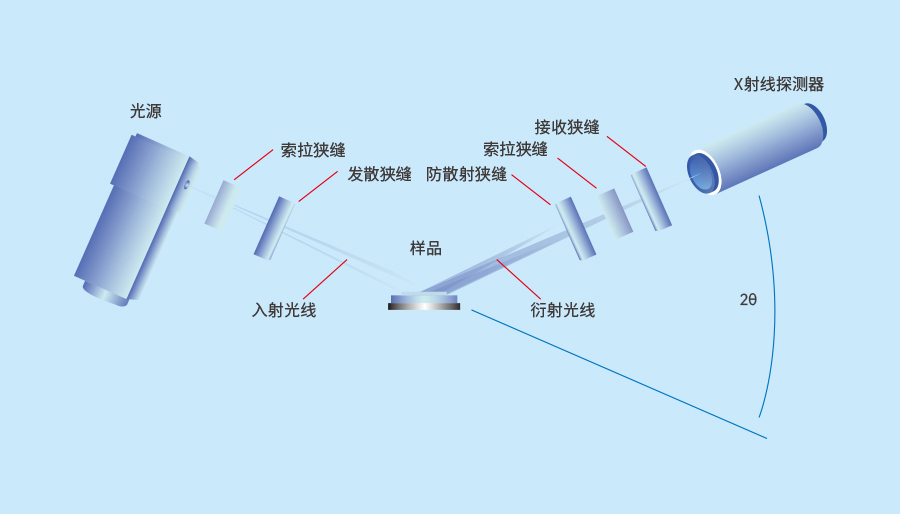

FRINGE桌面式X射線衍射儀在X射線光束通過索拉狹縫、發散狹縫照射在樣品上，樣品臺位于測角儀中心，基于反射幾何θs-θd，X射線光束在滿足布拉格定律時，在特定的方向上發生衍射現象，經過防散射狹縫、索拉狹縫、接收狹縫到達X射線探測器上，最終經過數據處理系統在分析軟件上展現出采集的衍射圖譜。

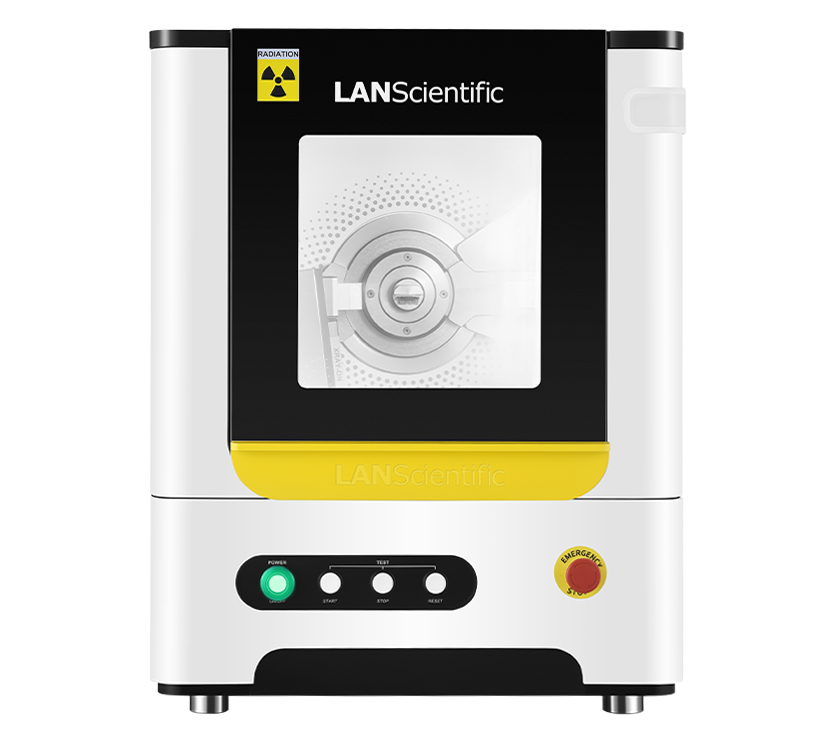

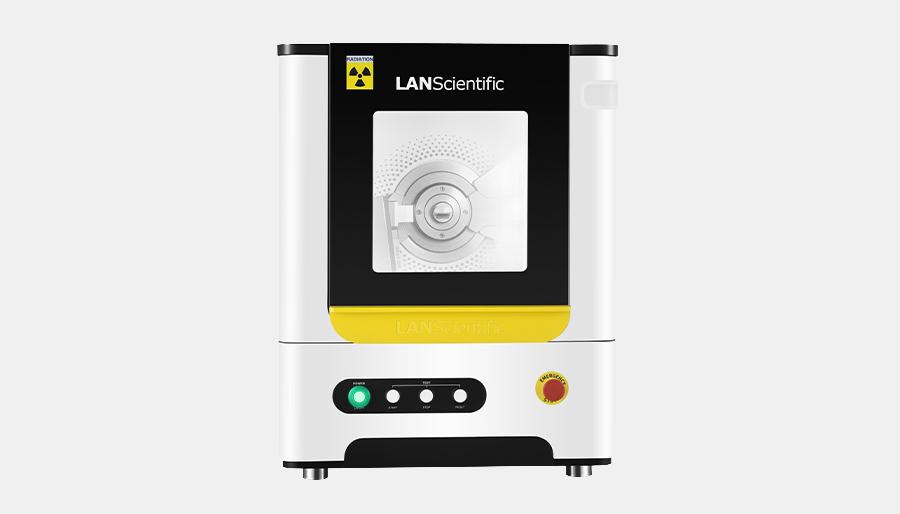

FRINGE操作簡單，出色的分辨率等特點，非常適用工業、學術研究等領域的用戶操作。緊湊輕便的外形和易于使用的設計，十分節約空間，適合每一臺辦公桌，只需準備標準的電源插座，然后花費幾分鐘的時間，即可完成對粉末、塊狀或薄膜等形態的樣品進行主要物相定性、定量分析、晶體結構分析、材料結構分析及結晶度測定，是各種材料結構分析的理想之選。
| 測角儀 | θ-θ立式測角儀、衍射圓半徑 150mm |
| 2θ角度范圍 | -3° - +150° |
| 2θ角度精度 | 全譜范圍內＜±0.02°偏差 |
| 角度分辨率 | <0.04°2θ 半峰寬FWHM |
| 狹縫系統 | 集成式索拉狹縫系統，無任何運動可調部件，增加測角系統的可靠性，從而使得FRINGE桌面式XRD可安裝于車載實驗室平臺 |

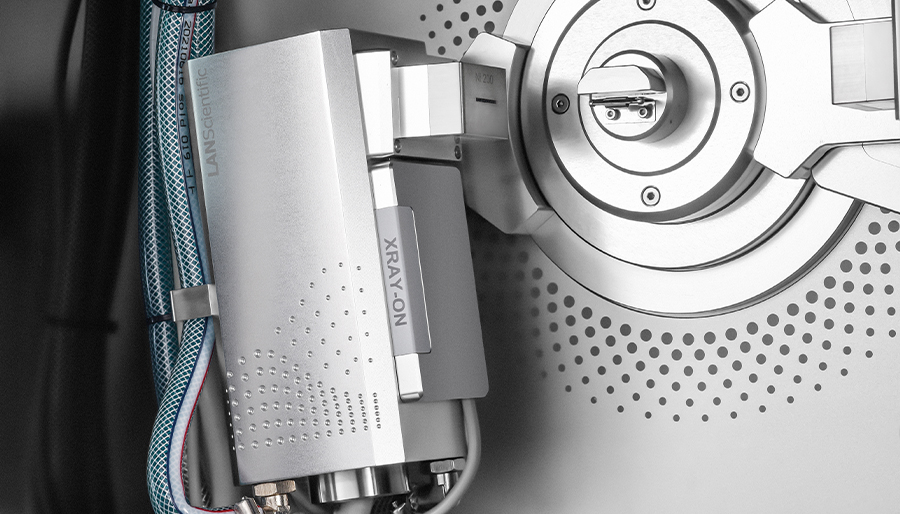

| X射線管 | 金屬陶瓷X射線管，支持最大 2.2KW功率，焦點：1mmx10mm，默認配置Cu靶 |
| 探測器 | DPPC探測器（數字脈沖處理計數探測器），計數吞吐量≥1×107CPS |
| 高壓發生器 | 固態高頻高壓發生器，最大輸出功率600W |
| 儀器尺寸 | 580mm x 450mm x 680mm（L×W×H） |
| 重量 | 約120KG（取決于實際配置） |
| 電源 | 220V±10V，50Hz |
| 散熱方式 | 內置水循環冷卻系統，無需額外增加冷水機，軟件可實時顯示X射線管中水溫、流量、流速等信息 |

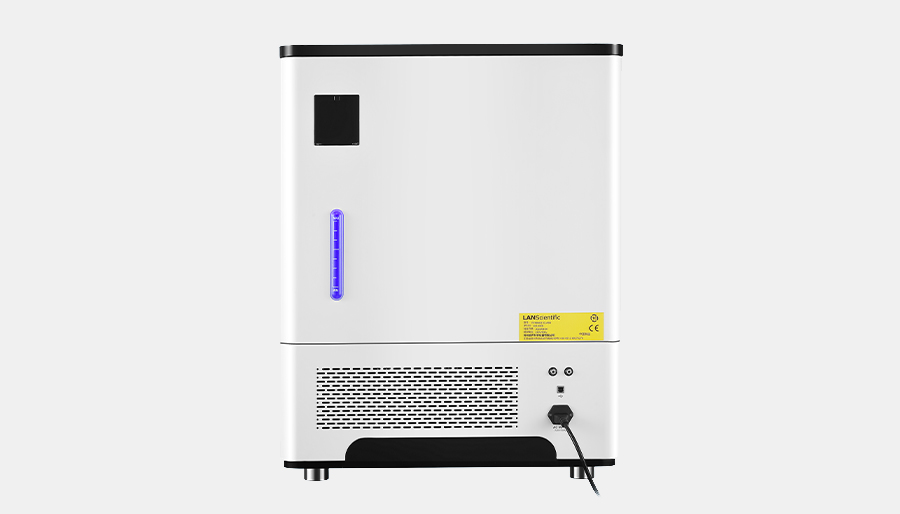

| 接口 | 緊湊的家用墻插插頭提供電源，USB接口連接PC用于控制XRD |
| 氣源 | 提供2路氣源接口，可用于原位分析或氣氛保護 |
| 安全性 | FRINGE具有空氣彈簧大櫥窗升降門，可無死角觀察原位分析過程，并可有效屏蔽X射線，具有在測試過程中自動切斷的保護、安全聯動鎖裝置，樣品艙關閉后屬于全封閉性能，操作界面有樣品艙關閉提示功能 |
| 云端服務功能 | FRINGE配套使用可同步的移動端APP服務，用于支持衍射數據卡片化管理，并支持接入知識管理系統 |
| CrystalX軟件 | CrystalX在獲得衍射數據后，自動進行物相分析，并給出物相各組分百分比，大大降低了使用人員的要求，無需手動檢索，無需扣背景，無需平滑，無需手動尋峰，僅僅需要點擊“開始測試”，其它交給CrystalX 軟件 吧 |
