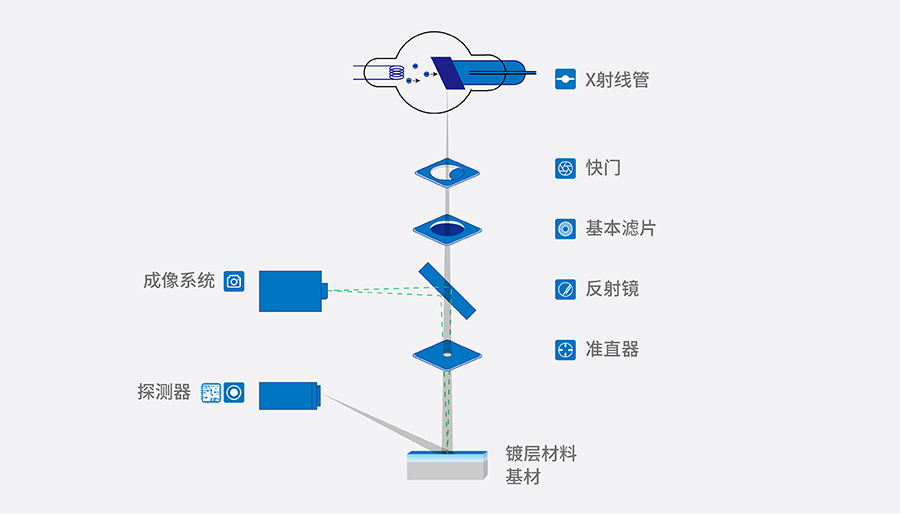

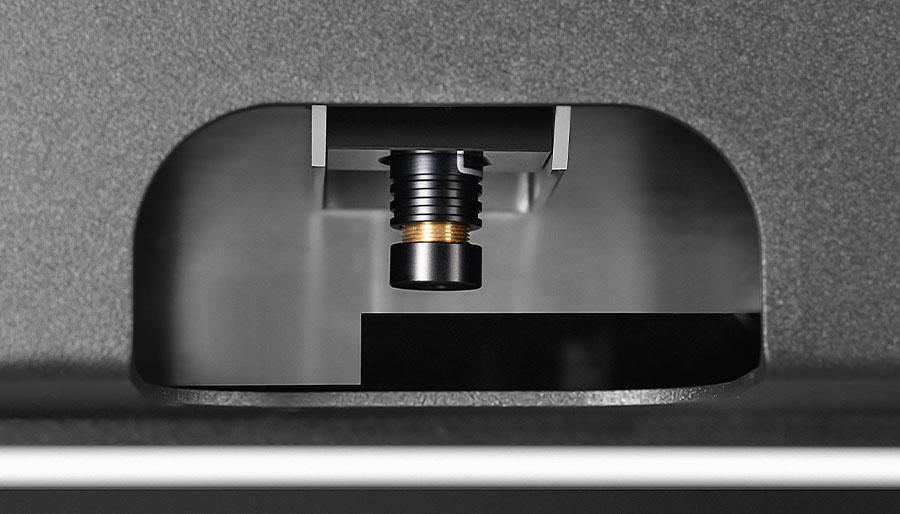

曉INSIGHT 鍍層分析儀使用微聚焦X射線管將X射線源的大部分射線收集并匯聚成微束斑，照射在樣品位置，從而獲得良好的空間分辨率及很強的熒光信號，通過能譜探頭及后續的數據處理器等采集、處理并評價樣品被輻照后產生的熒光信號，得出樣品的成分信息。它可實現更復雜應用的快速測量和精準分析，是對不均勻或形狀不規則的未知樣品以及微觀物體進行元素分析的理想方法。

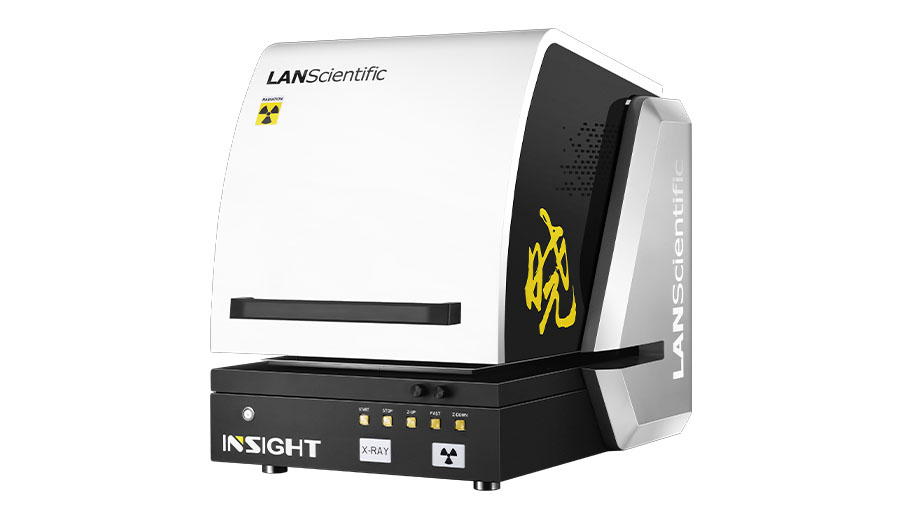

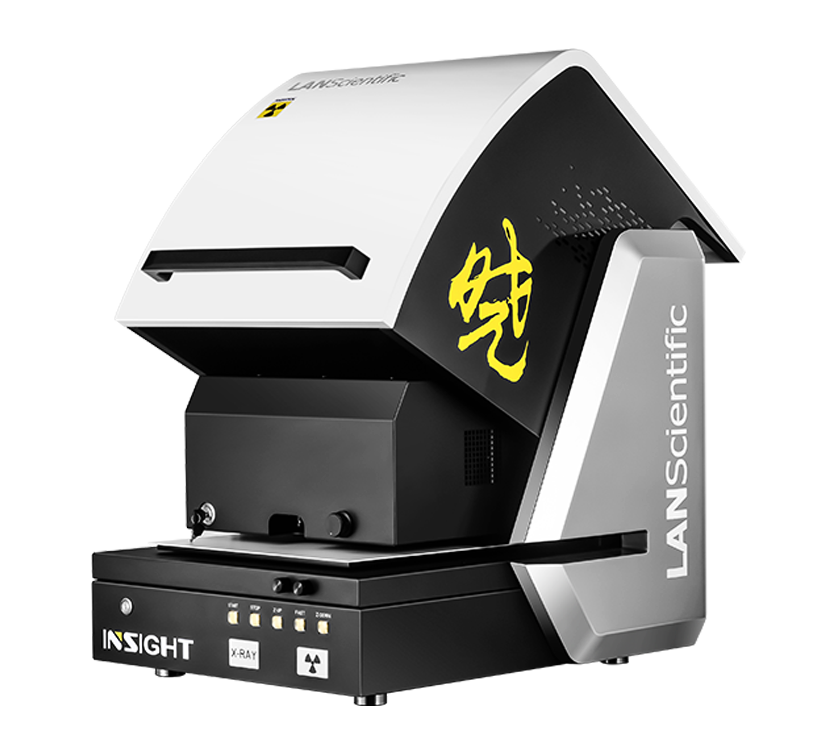

曉INSIGHT 鍍層分析儀是一款上照式鍍層分析儀，具有外觀緊湊、節約空間、易于操作、分析快速、檢測精準等特點，被廣泛應用于常規和復雜鍍層結構的樣品進行元素分析和厚度檢測，尤其是對不均勻、不規則，甚至微小件等形態的樣品，確?？蛻臬@得可靠、可重復結果以滿足數百種應用，包括：珠寶首飾、小零件、連接器鍍層、普通電路板等。

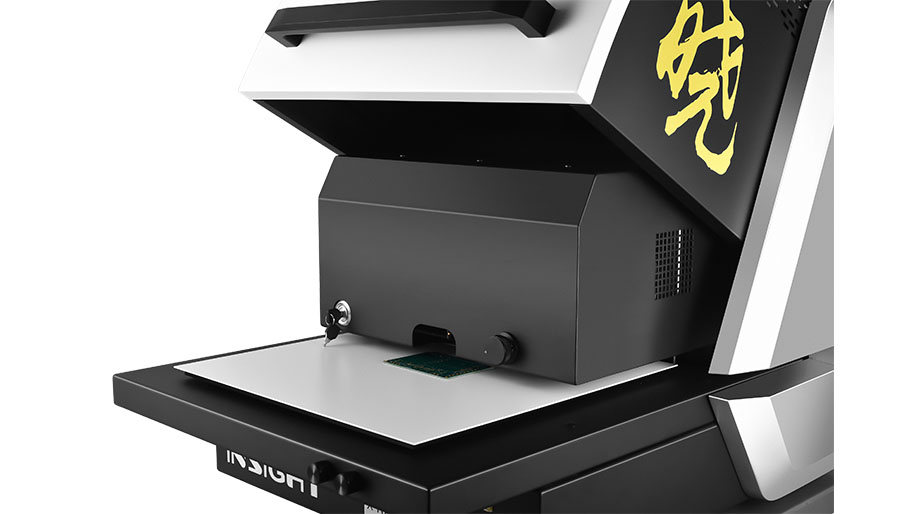

高低大小樣品可快速清晰對焦，視頻圖像可放大、含十字線、自動聚焦。

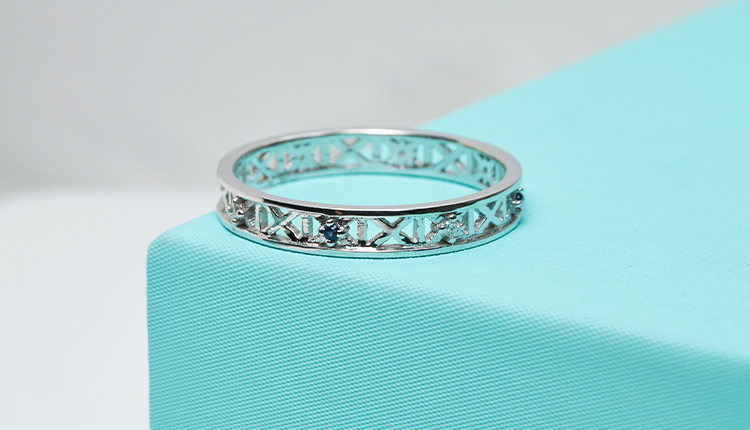

電鍍工藝能起到保護首飾金屬表面的作用，又可使金屬首飾表面更加美觀。不同國家首飾電鍍標準不同，目前我國執行的標準為《貴金屬覆蓋層飾品 電鍍通用技術條件 QB T 4188-2011》，為滿足市場質量要求，確保符合行業規范，曉INSIGHT適用于不同形狀的珠寶首飾的單鍍層和多鍍層厚度和成分檢測。 |

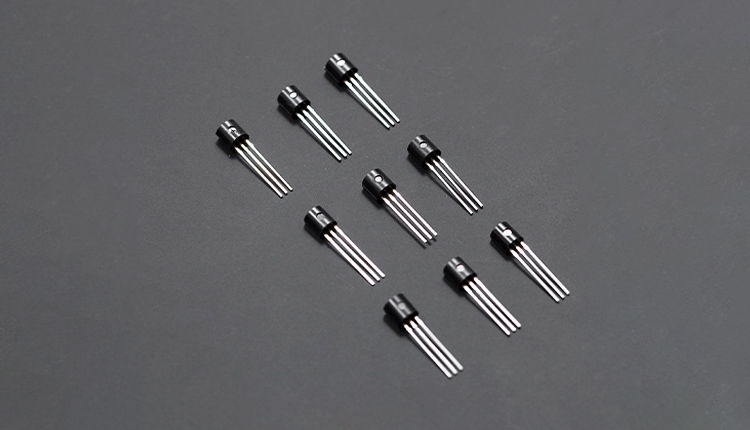

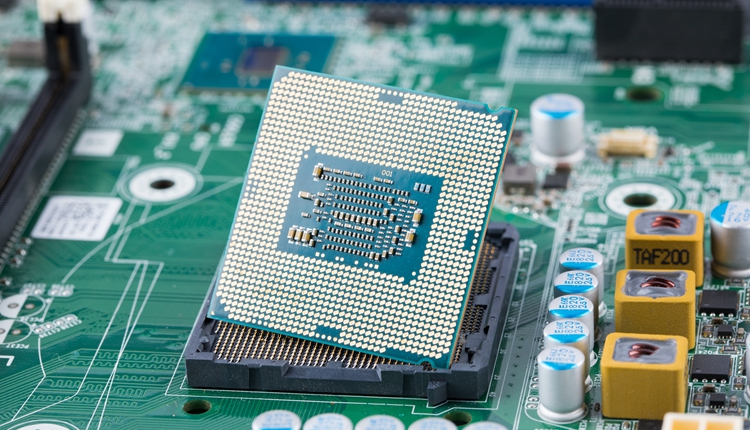

鍍層技術和電子元件的發展互相協同，隨著社會發展節奏的加快，對電子元件的性能要求逐漸提高，鍍層技術也顯得尤為重要。為保證電子產品穩定可靠，對電子元件的鍍層進行檢測篩選是一個重要環節。常見的電子元件鍍層有錫-銀(Sn-Ag)鍍層、錫-鉍(Sn-Bi)鍍層、錫-銅(Sn-Cu)鍍層、預鍍鎳-鈀-金(Ni-Pd-Au)等。 |

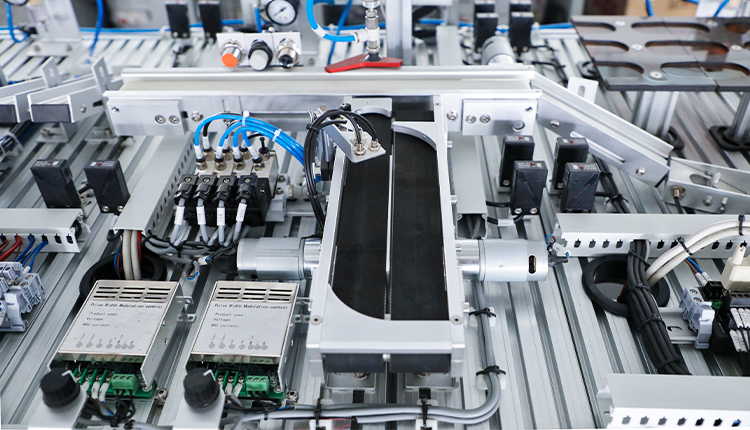

通用小零件和小結構 隨著科技的快速發展，各個行業中零件都趨于小型化，鍍層工藝作為小零件的重要表面處理方法，分為掛鍍、滾鍍、接連鍍和刷鍍等方法。 |
燃料電池 表面處理技術被廣泛應用燃料電池制造中，比如燃料電池支撐與連接件表面工藝、燃料電池雙極板表面處理工藝、覆蓋件（燃料電池發動機或電堆pack殼體）表面處理工藝等。浪聲XRF技術能為燃料電池行業的品質檢測應用提供合適的解決方案。 |
| 特點 | 自上而下的測量結構，XYZ測量平臺，Muti-FP多層算法 |
| 元素范圍 | Na(鈉)—Fm(鐨) |
| 分析層數 | 5層（4層+基材）每層可分析10種元素，成分分析最多可分析25種元素 |
| X射線管 | 50 W（50kV，1mA）微聚焦鎢鈀射線管（靶材可選配） |
| 探測器 | Si-PIN大面積探測器 |
| 準直器 | 多準可選,多準可組合 |
| 相機 | 高分辨率CMOS彩色攝像頭，500萬像素 |
| 手動樣品XY平臺 | 移動范圍：100mm x 150 mm |
| 可編程XY平臺 | 可選配 |
| Z軸移動范圍 | 150 mm |
| 樣品倉尺寸 | 564mm×540mm×150mm（L×W×H） |
| 外形尺寸 | 664mm×761mm×757mm（L×W×H） |
| 重量 | 120KG |
| 電源 | AC 220V±5V 50Hz(各地區配置稍有不同) |
| 額定功率 | 150W |
