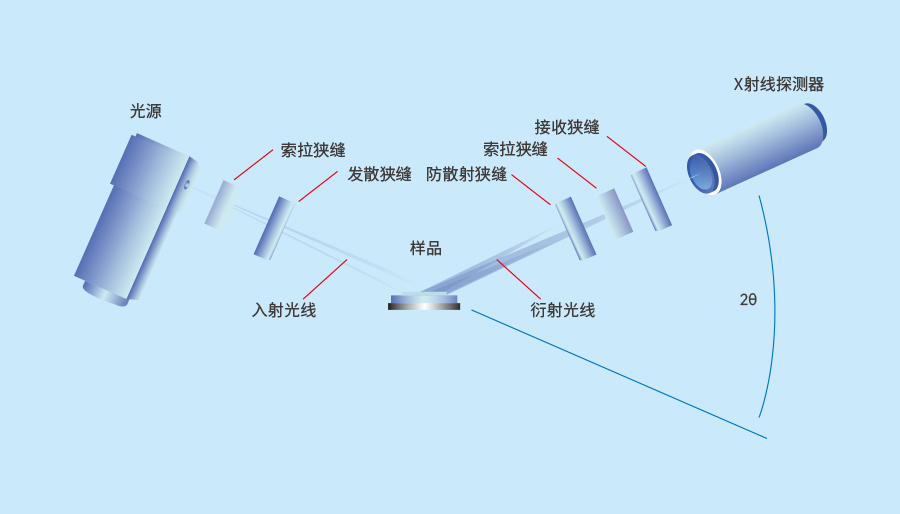

X射線衍射利用X射線在晶體中的衍射現象來獲得衍射后X射線信號特征，經過處理得到衍射圖譜。通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。

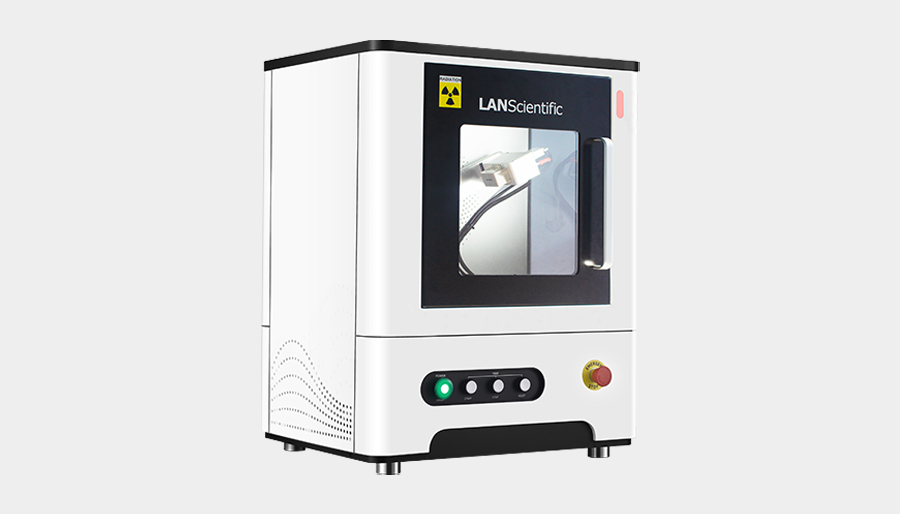

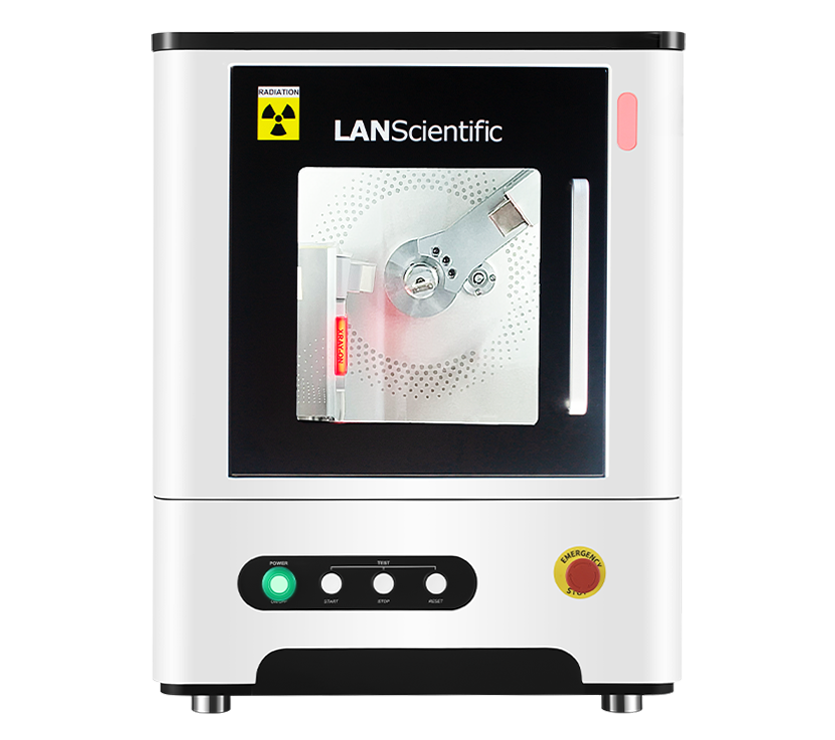

FRINGE C1600是公司自主研發的一款多功能X射線衍射分析儀器，是材料研究、生物醫藥、礦物、塑料制品、半導體等眾多領域分析應用的理想工具。FRINGE C1600可快速對粉末、塊狀或薄膜等形態的樣品進行以下分析：
物相定性和定量
晶體結構以及取向的測定
結晶度測定
晶粒尺寸測定
宏觀及微觀應力的測定
點陣參數測定
......
| 測角儀 | θ-2θ聯動立式測角儀、衍射圓半徑 150mm |
| 2θ角度范圍 | -3° - +150° |
| 2θ角度精度 | 全譜范圍內＜±0.02°偏差 |
| 角度分辨率 | <0.04°2θ 半峰寬FWHM |
| 狹縫系統 | 集成式索拉狹縫系統，無任何運動可調部件，增加測角系統的可靠性 |
| X射線管 | 金屬陶瓷X射線管，支持最大 2.2KW功率，焦點：1mmx10mm，默認配置Cu靶 |
| 探測器 | DPPC探測器 |
| 高壓發生器 | 1200W，管電壓最大40KV，管電流最大30mA |
| 儀器尺寸 | 580mm x 450mm x 680mm（L×W×H） |
| 重量 | 約120KG （取決于實際配置） |
| 電源 | 220V±10V，50Hz |
| 散熱方式 | FRINGE C1600使用外置水循環冷卻系統，強力冷卻澎湃動力 |
| 接口 | 緊湊的家用墻插插頭提供電源，USB接口連接PC用于控制XRD |
| 氣源 | 提供2路氣源接口，可用于原位分析或氣氛保護 |
| 安全性 | 可有效屏蔽X射線，具有在測試過程中自動切斷的保護、安全聯動鎖裝置，樣品艙關閉后屬于全封閉性能，操作界面有樣品艙關閉提示功能 |
| 云端服務功能 | 配套使用可同步的移動端APP服務，用于支持衍射數據卡片化管理，并支持接入知識管理系統 |
| CrystalX軟件 | CrystalX在獲得衍射數據后，自動進行物相分析，并給出物相各組分百分比，大大降低了使用人員的要求，無需手動檢索，無需扣背景，無需平滑，無需手動尋峰，僅僅需要點擊“開始測試”，其它交給CrystalX軟件 吧 |
