引言
隨著現在電子設備性能的不斷升級， 連接器的結構日益多樣化，新的結構和應用領域不斷出現，同時對連接器的質量也有了更高的要求。
連接器簡介
連接器是一種提供連接與分離功能，在器件與組件、組件與機構、系統與子系統之間起著電氣連接和信號傳遞作用的器件。
一般情況下，連接器由接觸件、絕緣體、殼體、密封件、連接環（或者導向鍵）以及電纜附件組成，基本結構形式不是一成不變的，例如有些印制板類連接器由于使用空間和環境的限制就沒有殼體和電纜夾。
連接器具有易于批量生產、易于維修、便于升級、提高設計靈活性等特點，廣泛應用在航空航天、通訊與數據傳輸、新能源汽車、軌道交通、消費類電子、能源、醫療等各個領域。
連接器分類
連接器的分類方法較多，可以按形狀分，有圓形連接器、矩形連接器；
也可以按傳輸介質分，有低頻連接器、射頻電連接器、光纖連接器、流體連接器等；
或者按連接形式分，有卡口連接器、螺紋連接器等。
核心零部件—接觸件
接觸件作為電連接器的核心零部件，在電子和電氣工業中，電接觸用保護和耐磨鍍層的應用正在不斷增多。其通過表處理能提高接觸件的耐蝕、耐磨功能，也能在很大程度上優化接觸件的傳輸功能。

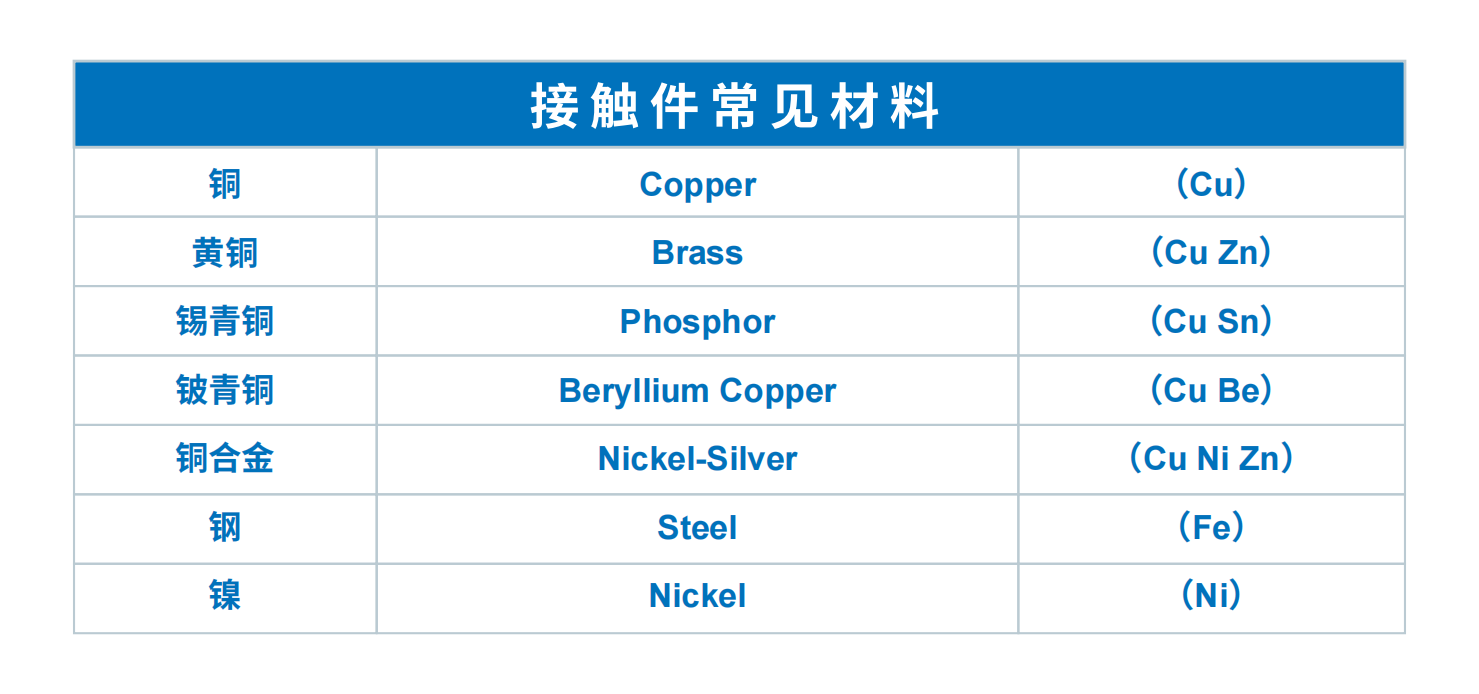

接觸件材料的選擇應滿足電氣性能和機械性能要求，同時應保證易于加工和低成本。性能要求主要是指在整個壽命期內有低的接觸電阻和良好的電傳導性，它與材料的表面性質，彈性模量及應力松弛特性有關。常見的接觸件材料有：銅，黃銅，錫青銅，鈹青銅，銅合金，鋼和鎳。
為滿足規定的性能要求，保持可焊性，防止腐蝕，提高耐磨和機械壽命，保證常閉合狀態下低電平電路接觸件能可靠工作，對表面均需進行電鍍。鍍層材料可分為貴金屬（金，銠，鈀和鉑等）和非貴金屬（錫，鉛，錫鉛合金和鎳等）。
貴金屬常見鍍層材料
1.金
金的特性
金具有非常好的導電性能，導電率僅次于銅和銀。
金為惰性金屬，化學性質非常穩定。
金具有良好的耐磨性。
適用場景
如連接器有較高的耐環境要求和高可靠性要求，一般接觸件表面處理采用鍍金。
金鍍層的靈活應用
一般鍍金底鍍層為鎳，可提高鍍層壽命。
如連接器有成本要求，接觸件中間鍍層可用鈀鎳合金，外鍍層采用鍍薄金的表面處理方式。
綜上，金鍍層是最為常用的接觸件表面處理方式。
2.銀
銀的特性
銀具有最好的導電性。
銀的化學性質不穩定，極易與大氣中的硫發生化學變化產生硫化銀，硫化銀會導致接觸件變色、導電性能和焊接性能大幅下降。
與金相比，銀具有成本優勢。
適用場景
如連接器有高導電性能要求或大工作電流，工作環境良好，接觸件表面處理可采用鍍銀。
非貴金屬常見鍍層材料
1.錫
銀的特性
錫的導電性相較于金、銀都略差，化學性質也不夠穩定，但錫具有非常好的可焊性能。
適用場景
印制板用連接器為提升自身接觸件的可焊性，可采用接觸件尾部局部鍍錫的表面處理方式。
錫鍍層在表面貼裝電連接器上應用較為廣泛。
浪聲INSIGHT在連接器檢測中的應用
在現代電子材料發展中，連接器不可或缺，而連接器的不同形狀（例如直針型、Z形幾何形狀）和尺寸可能會對分析帶來不同的挑戰。INSIGHT易于操作，配置靈活，可輕松應對不均勻、不規則，甚至微小件等形態的鍍層樣品測量帶來的挑戰，提供快速、準確和可重復的結果，幫助諸多的PCB、半導體等電子相關行業有效提高生產力，確保符合規范，以避免出現性能低下的風險以及與廢料或返工相關的成本。

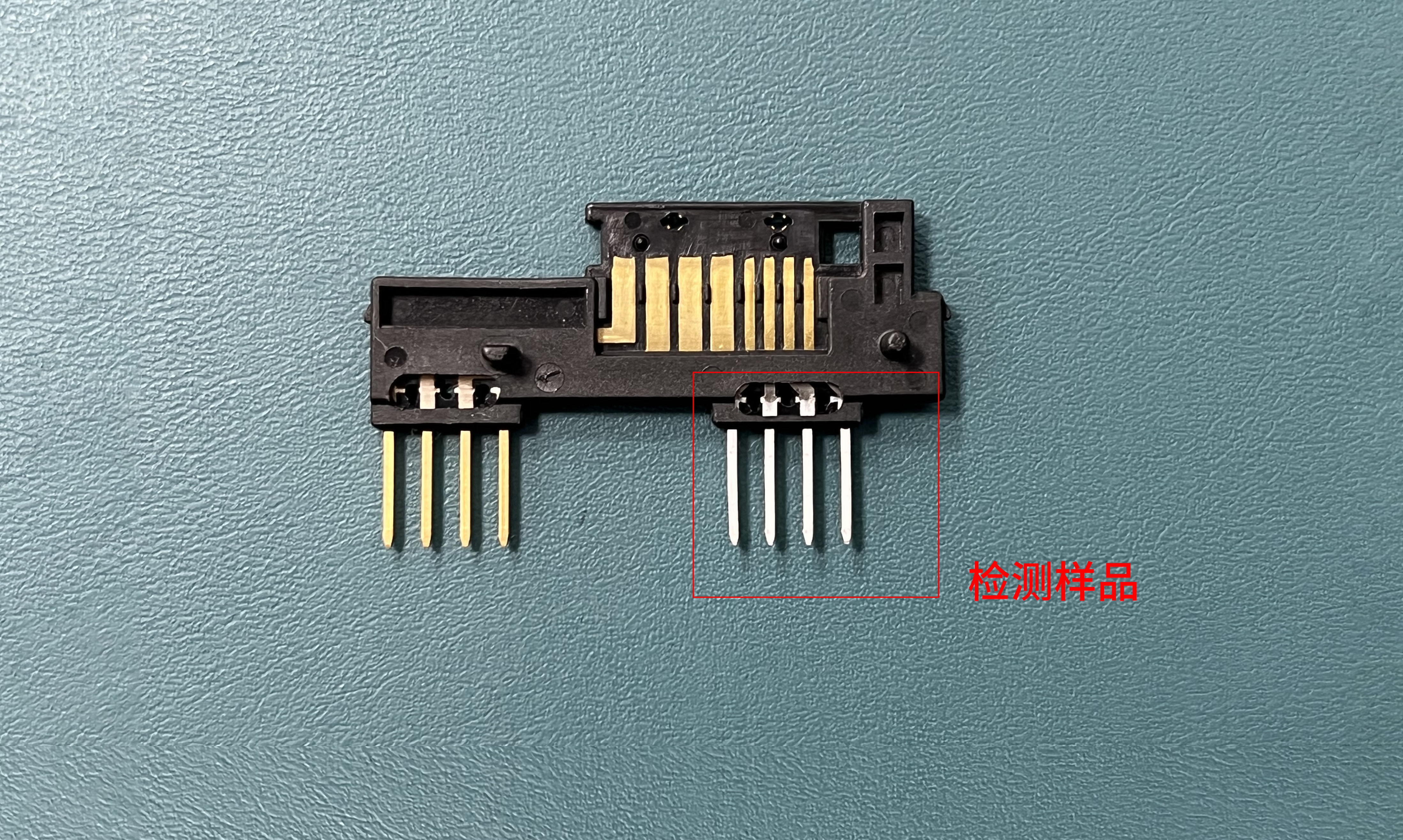

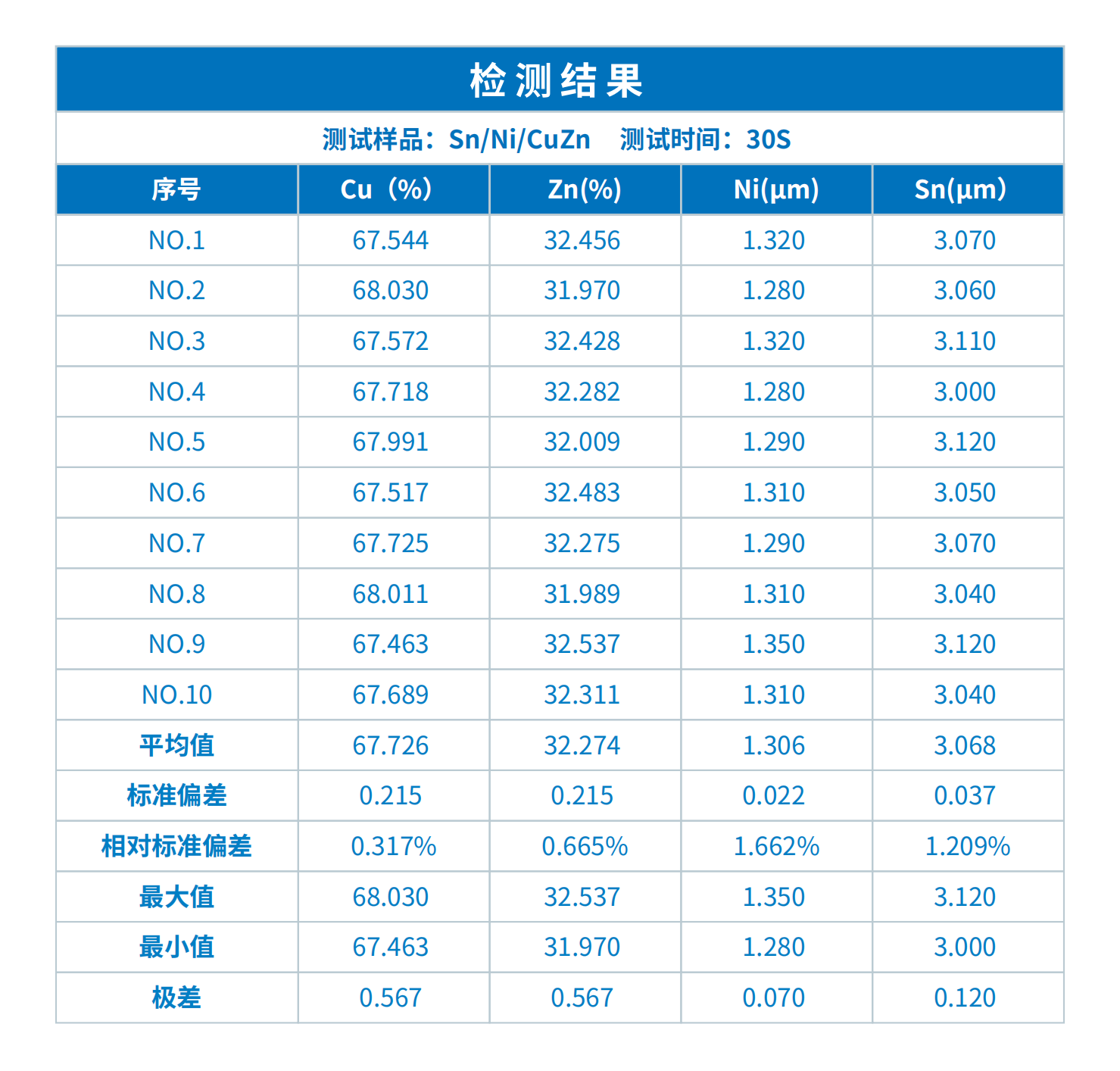

使用INSIGHT對該連接器樣品進行多次重復測試結果，其表現出優異的檢測精度和穩定性。
