碳化硅陶瓷簡介
碳化硅陶瓷是一種高性能陶瓷材料，通常由碳化硅（SiC）這種化合物制成，具有優異的高溫力學強度、高硬度、高彈性模量、高耐磨性、高導熱性、耐腐蝕性等性能。
碳化硅陶瓷被廣泛應用于化工、冶金、機械、能源、環保、軍工等工業領域以及半導體、光電子等現代科技領域，常用于制作高溫窯具、燃燒噴嘴、熱交換器、密封環、滑動軸承、耐腐蝕管道等，在第三代功率半導體器件中，碳化硅也是重要的襯底材料。
碳化硅性質
碳化硅是一種人造材料，分子式為SiC，隕石及地殼上偶然存在碳化硅。碳化硅分子量為40.07，密度為3.16～3.2g/cm3。純碳化硅是無色透明的結晶，工業碳化硅有無色、淡黃色、淺綠色、深綠色、淺藍色、深藍色及黑色，透明程度隨顏色加深依次降低。

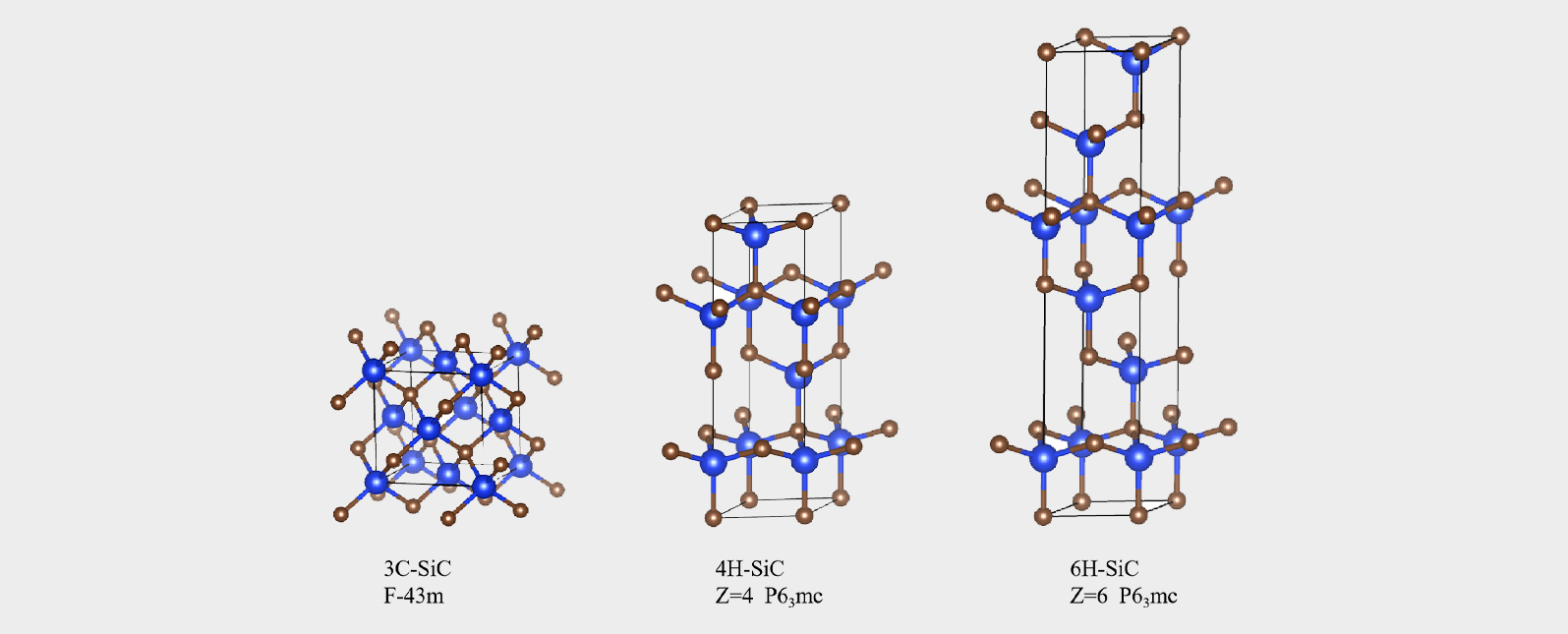

碳化硅晶體結構
碳化硅以共價鍵為主，共價鍵約占88%。碳化硅陶瓷的高硬度、耐磨損等性能來自于其共價鍵。
碳化硅有兩種主要的晶型β-SiC和α-SiC，前者屬于低溫穩定立方晶系，后者屬于高溫穩定的六方晶系。
β-SiC 是面心立方閃鋅礦結構，Si和 C形成互相套的面心立方結構，沿著立方體體對角線錯開1/4的長度，Si原子處在相鄰的4個C 原子構成的正四面體中。
α-SiC為六方纖鋅礦結構，C 原子為六方堆積，Si 原子處在C原子構成的正四面體中。這種共價鍵四面體結構決定了 SiC 晶體有很高的穩定性，即使高溫下也有很高的強度。α-SiC 因其結構單元層的不同堆垛方式衍生出 2H、4H、6H、15R等多晶型。
其中工業上應用最廣的是α-SiC-6H晶型，α-SiC-4H單晶片則多用于功率半導體器件的襯底材料。α-SiC-6H晶型的力學性能優異，而α-SiC-4H晶型的絕緣性能高。制備碳化硅粉體時，在2000℃以下產物主要為β型，在2200℃以上產物主要為α型，而且以6H晶型為主。15R晶型在熱力學上不太穩定，是β-SiC向α-SiC-6H晶型轉化時生成的中間相，高溫下不存在。
XRD在碳化硅陶瓷材料分析中的應用
SiC陶瓷材料具有優良的機械性能，優異的抗氧化性，極高的耐磨性和較低的摩擦系數。最大優點是它可以在1400℃的高溫下保持高強度和硬度。因此，SiC陶瓷適用于各種惡劣環境。然而工業上合成SiC陶瓷材料時，往往會有未反應完全的游離硅。而游離硅的存在則會導致SiC陶瓷材料機械性能下降，使用溫度降低。因此采用X射線衍射儀對SiC陶瓷材料進行物相鑒定，判斷游離硅的含量，對于研究和開發綜合性能優良的SiC陶瓷非常重要，這也是物相分析的意義所在。
此外，SiC材料晶粒尺寸也會嚴重影響燒結成陶瓷的機械性能，燒結溫度越高，時間越長，晶粒尺寸越大。當SiC晶粒尺寸在40nm左右時，SiC陶瓷的強度達到最大，大于或者小于這個臨界值，強度都會減少。因此通過半峰寬計算或者Rietveld精修等方法給出SiC陶瓷材料的晶粒尺寸有著重要的意義。
應用案例
本次實驗采用界FRINGE CLASS桌面式X射線衍射儀對SiC陶瓷粉料樣品進行物相分析。

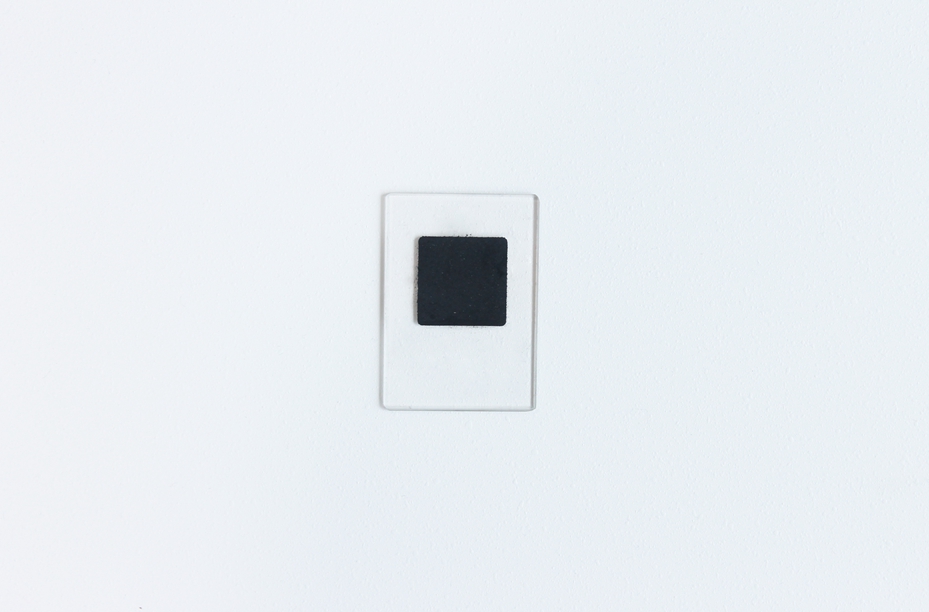

（1）樣品展示

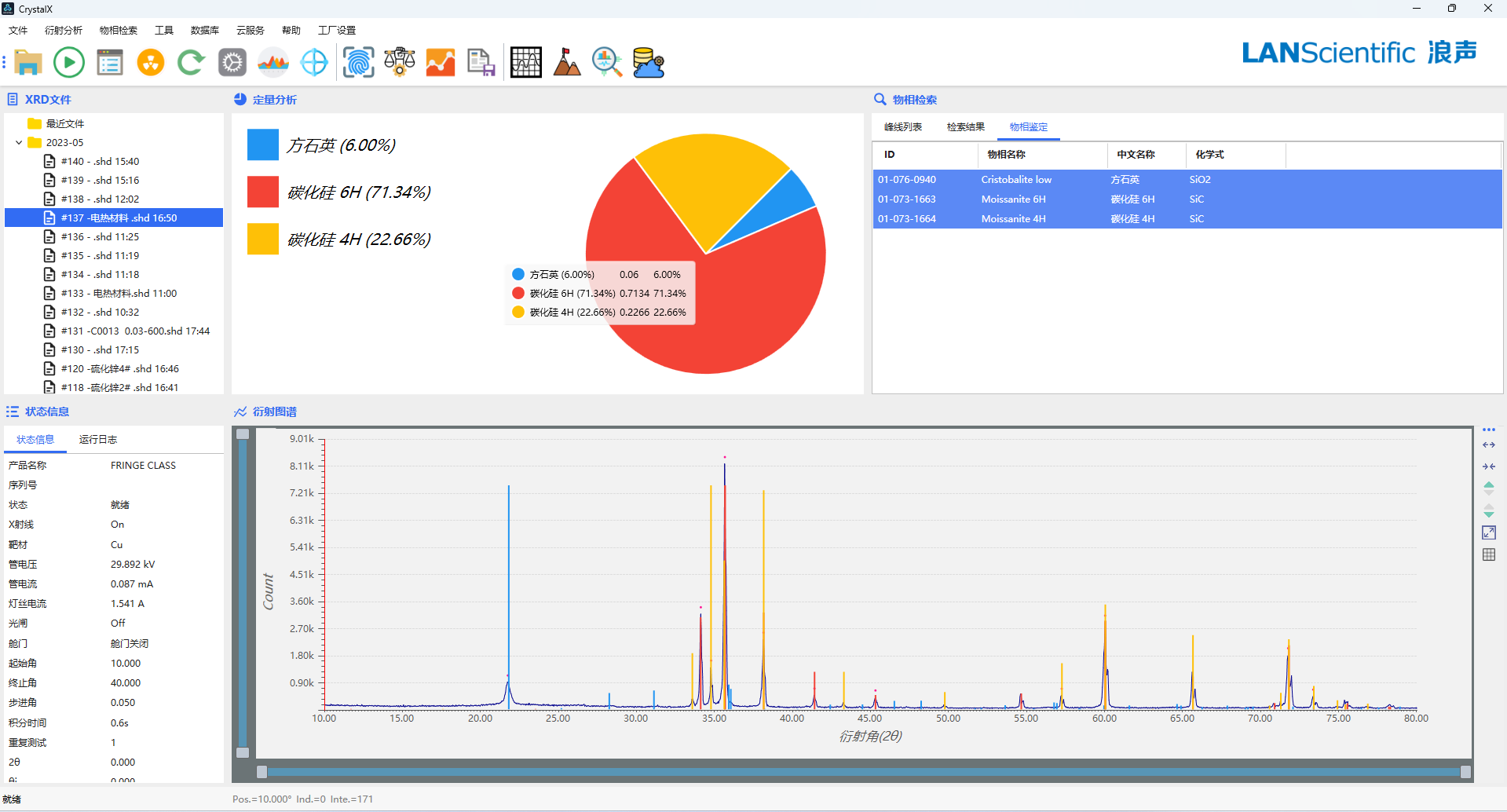

（2）測試界面展示
SiC陶瓷粉體的XRD圖譜
(3)結論
物相定性分析結果顯示，SiC陶瓷樣品含有6% SiO2相、71.34% 6H-SiC和22.66% 4H-SiC相。樣品中游離的Si和微量的O2會生產SiO2，在SiC材料表面形成致密的保護層。X衍射儀可以幫助判斷SiC同質異晶體（6H-SiC相、4H-SiC相）的組成含量，從而為生產工藝的改進、產品質量研發提供更加確切的數據支撐。
