應用背景
近些年來，隨著經濟的發展，特別是新興產業的崛起，在高端制造領域，鋰鋁系列合金用于飛機、火箭、船舶、車輛的殼體或結構部件，鋰基樹脂用于潤滑。在核電領域，鋰用作鈾反應堆得裂變控制棒，作為受控核聚變的主要原料。值得關注的是，在戰略新興產業領域，鋰用于新能源，當今新能源汽車的普遍應用需要大量的鋰源。
鋰源大部分來自鋰礦石的開采及后續的提煉工藝來獲取。而鋰在地殼中的含量約為0.0065%，已知的含鋰礦物有150多種，主要以鋰輝石、鋰云母、透鋰長石、磷鋰石礦等形式存在，世界上的鋰礦主要分布在南美洲、北美洲、亞洲、大洋洲、非洲。全球鋰資源主要以固態硬巖型（偉晶巖型或花崗巖型鋰礦脈）和液態鹵水型（富鋰鹽湖鹵水等）兩種形式存在。目前開采利用的鋰資源主要為偉晶巖礦床和鹵水礦床。我國絕大多數鋰礦資源（86.8%的鹵水鋰和60.5%的硬巖鋰）分布在青藏高原、四川西部地區等自然條件惡劣的地方，開發難度高，技術欠缺。
非洲已探明鋰礦中資源儲量較大，資源量較為集中，目前已發現的鋰礦中78％的儲量和88％的資源量分布在剛果（金）和馬里兩國，并且以剛果（金）為主。非洲的鋰礦幾乎均為與花崗偉晶巖有關的硬巖型鋰礦，往往形成于裂谷構造演化之后，堿性巖漿、碳酸巖漿和偉晶巖等綜合作用的產物，礦石礦物以鋰輝石為主。
品位較高的Manono礦（錫鋰礦，平均品位1.65%Li2O）和Goulamina礦（硬巖鋰礦，平均品位1.51%Li2O）已經與多家中國鋰鹽生產商開展合作，優質鋰礦項目的競爭激烈。2020年以來贛鋒鋰業、盛新鋰能、天宜鋰業、中礦資源等公司在非洲的鋰礦布局加速，簽訂了多份包銷協議，并開展了更深層次的股權合作。 在鋰礦石的開采中需要對鋰含量進行檢測。第三方檢測機構使用電感耦合等離子體質譜儀（ICP-MS）或者化學滴定法來進行鋰含量的測定。當鋰元素為微量時，其含量<15% 選擇ICP-MS更宜。而鋰元素為主量時，其含量>50~60% 選擇滴定法更準確性更好。但單個樣品測試費用昂貴高達600元以上，
通常為了數據的準確性及穩定性，送樣檢測個數一般達到3-5個，一次送樣測試費用高達2000元以上，而且測試周期長，在國內一般最少7個工作日以上才能得到測試結果，而且對于在非洲進行野外開礦作業，想要得到鋰礦中的鋰含量數據必須將樣品送寄有關檢測實驗室分析，周期可能更長。
因此，在這種形勢下，便攜式X 射線衍射（pXRD）分析儀將會發揮巨大的優勢：
1、便攜設備，操作簡單，隨時隨地準確測試礦物成分及含量。
2、快速檢測鋰礦中鋰含量，效率高，15min左右可檢測出結果。
3、從長遠來看可縮減成本，無需每次耗時耗資金送寄檢測機構。
X 射線衍射儀應用
映SHINE儀器是的一款便攜式XRD/XRF設備, 映SHINE儀器移動式XRD系統是一款高性能、全封閉、電池操作、封閉射線式便攜XRD分析儀，可以通過對鎂到鈾元素進行的一次性快速XRF掃查，提供材料主要成份、次要成份或微量成份的全晶相ID信息。系統對樣品進行極少準備的技術及其獨特的樣品艙，可使操作人員在野外對樣品進行快速的分析。
映SHINE的分析速度極快、數據質量極高，而且就在用戶最需要得知檢測結果的樣本檢測現場，為用戶實時提供定量化學成份值
映SHINE一起同時運送給用戶的附件中有一個必需的軟件（CrystalX分析軟件），用于處理X射線衍射數據結果。這個軟件中集成了AMCSD礦石數據庫、ICDD礦石數據庫、ICSD礦石數據庫,支持用戶進行跨數據庫物相匹配。針對定量分析，CrystalX分析軟件提供了參考密度比率（RIR）定量分析方式以及對各種衍射圖案進行分析的工具。
此外，映SHINE還可以多種文件格式提供XRD圖案數據，從而可使用戶方便地獲得第三方項目中的XRD圖案的判讀信息。
檢測案例
1）樣品介紹
非洲的鋰礦幾乎均為與偉晶巖有關的硬巖型鋰礦。含礦偉晶巖可分為帶狀構造偉晶巖和無帶狀構造偉晶巖兩大類。
（1）帶狀構造偉晶巖鋰礦床。該類礦床的礦物成分復雜，除含有大量鋰輝石、透鋰長石、鋰云母、鋰霞石和磷鋁鋰石等礦物之外，還常含有少量可綜合利用的綠柱石、鈮鉭鐵礦、錫石、銫榴石等多種稀有金屬礦物。這類礦床中鋰輝石含量約為20％，晶體粗大，最大長度可超過14m，是目前優質低鐵鋰輝石精礦的主要來源（如澳大利亞的格林布希斯鋰礦）。
（2）無帶狀構造偉晶巖礦床。此類礦床的偉晶巖體基本是單相均質巖體，由鈉長石、微斜長石、石英、白云母和鋰輝石組成，少量礦物有綠柱石、錫石和鉭鈮礦物。鋰輝石分布均勻，其含量可占巖體總量的25％，是偉晶巖型鋰輝石的重要來源。這類鋰礦床通常是獨立的鋰礦床，或者是伴有少量鈹和鉭的鋰礦床。美國北卡羅來納州“錫石-鋰輝石”帶的金斯山礦床和貝瑟默城礦床可作為典型代表。
這些晶體礦物能夠被X射線衍射儀（XRD）檢測并且分析出來，并給出定量結果，操作簡單快速，檢測結果準確，為礦物的開采時保證Li2O品位的高低提供了保障。

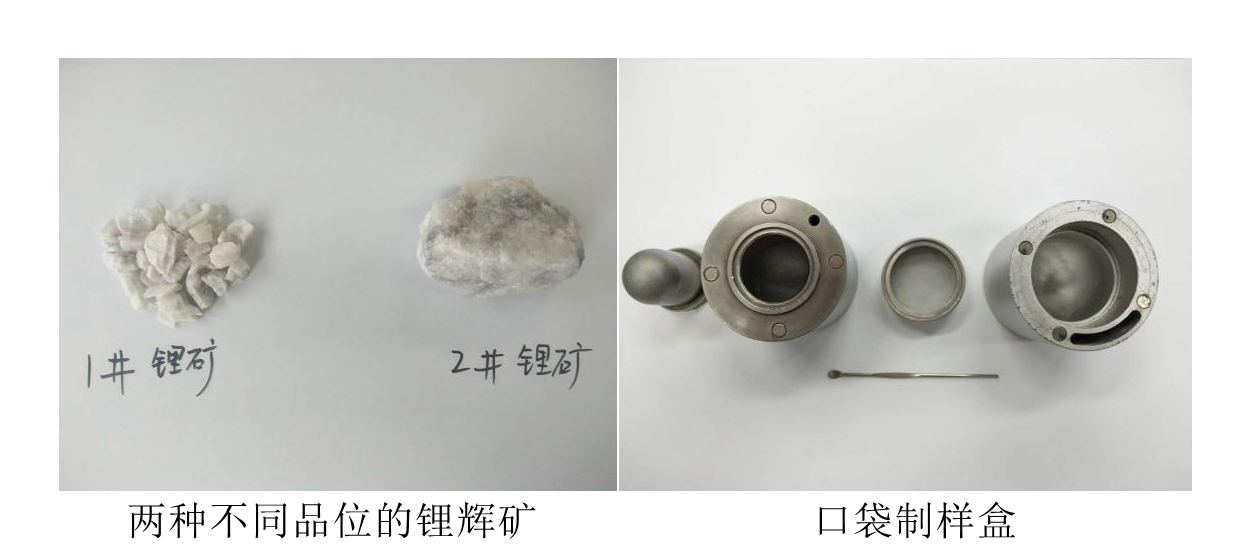

2）樣品/制樣
本實驗采用浪聲公司的映SHINE便攜式X射線衍射（XRD）分析儀，對產于非洲馬里的鋰輝礦進行檢測分析，通過浪聲提供的口袋制樣盒制取粉末樣品，將樣本放入樣本艙內進行檢測并獲得樣本衍射圖譜，使用CrystalX分析軟件對衍射圖譜進行成分定性及定量分析。

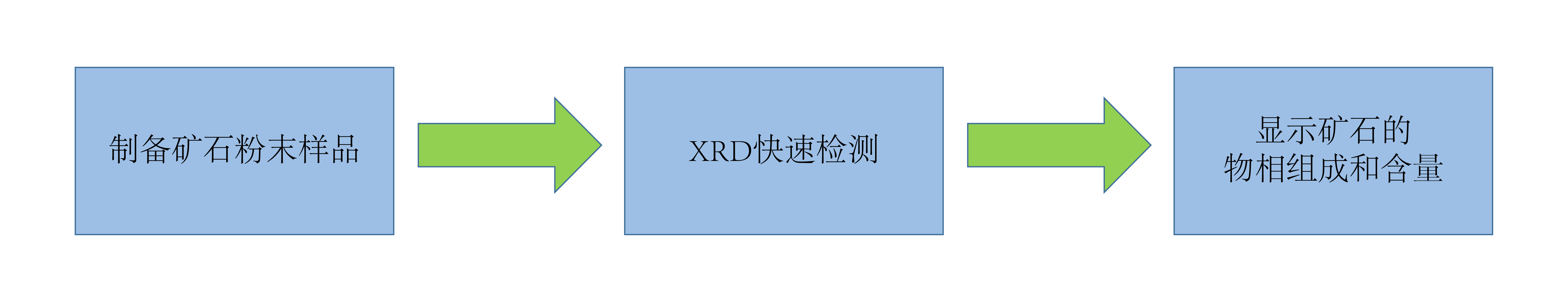

3）礦石測試流程圖
4）分析結果

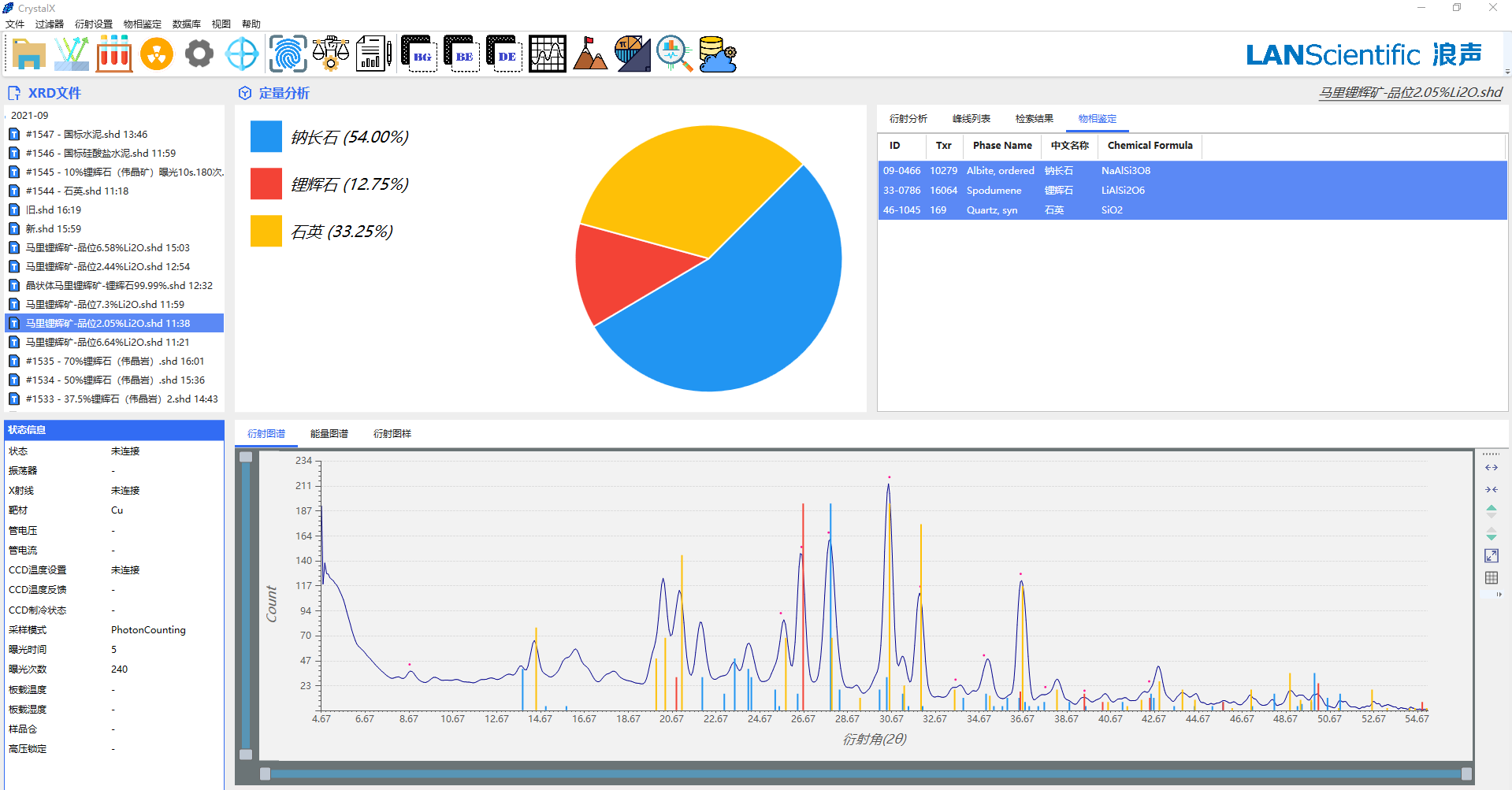

圖 #低品位鋰輝礦的分析結果

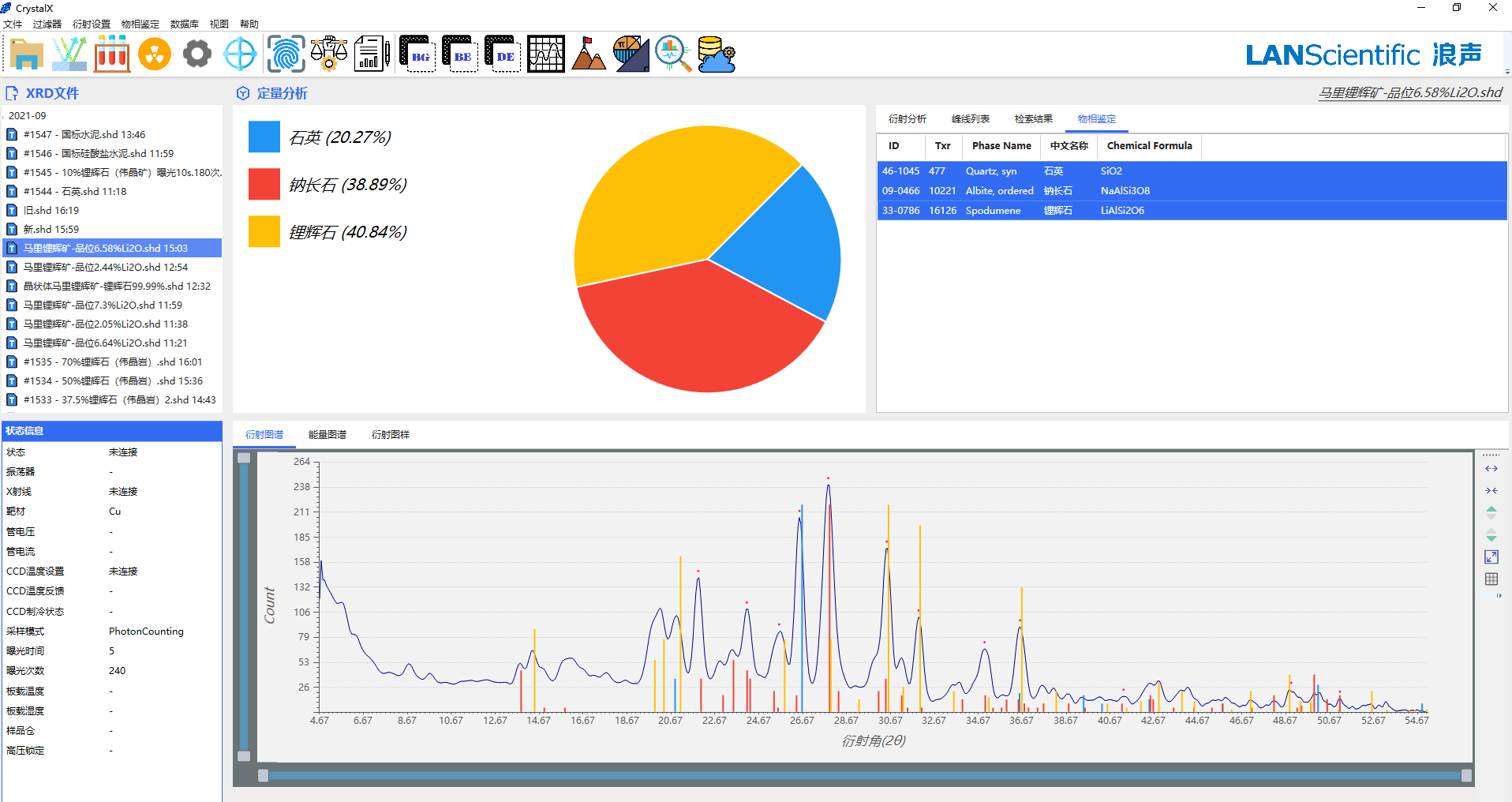

圖 #高品位鋰輝礦的分析結果
由浪聲公司的映SHINE便攜式X射線衍射（XRD）分析儀測試結果可知非洲馬里鋰輝礦主要由鋰輝石、鈉長石和石英組成。
1#低品位鋰輝礦中的鋰輝石（LiAlSi2O6）質量分數為12.75%，計算得Li2O的品位為1.03%;
2#高品位鋰輝礦中的鋰輝石（LiAlSi2O6）質量分數為40.84%，即Li2O的品位為3.29%。綜上所述，分析結果準確反應出非洲馬里鋰輝礦中的鋰輝石（LiAlSi2O6）的含量，可得出Li2O的品位，為非洲采礦現場鋰輝礦中的Li2O的品位高低鑒別提供重要的數據支撐。
結論
從分析結果表明，通過浪聲公司SHINE映便攜式XRD分析儀現場快速的分析馬里鋰輝礦中的鋰輝石的含量得出Li2O的品位，有助于幫助采礦行業提供高效準確的數據支撐，加快項目的推進。
